• 25kA/4s系统应选用260平方毫米，31.5kA/4s系统应选用420平方。
• 接地系统母线则按照额定短时耐受电流的87%考虑：
• 25kA/4s接地系统母排S=260×87%=226；
• 依次类推即可。

　设计举例　

---

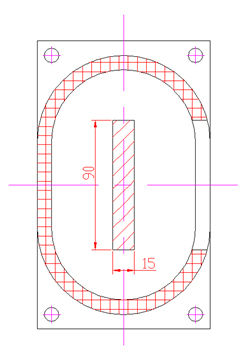

　　KLHVB系列开关柜在实际设计制造时，考虑到绝大部分电流载体都是处于空气绝缘状态，所以实际施工选用时都在基于上述原则的前提下，还确保柜体内置导体运行时能有一定的安全冗余度。下图所示为侧装式断路器使用的一段贯穿式主导体结构的横断面图，该类结构被使用在配弹操机构、开关柜被设计为500毫米宽度并保持为全空气绝缘的条件下。

　　图中，C字型小方格覆盖区域为常规绝缘结构材料的一部分端面，以满足导体周边的基本隔离与空气爬电距离需求，C字开口处为导体出口，而C字内部一字型斜方格覆盖区域（90mm×15mm）为电流载体通过区域，C字型绝缘体与一字型导体既可以一体化处理也可以采用后期自主贯穿式安装（安装区域仅为一字型斜条纹覆盖区域部分其余C字内部空间被绝缘体全覆盖）。图示截面面积理论值为1350平方，因在KL-AVR500柜体中实际采用成型铜材作为导体，按照前文计算公式，这一结构下的理论耐受能力可以达到125kA/4s。若按照常规载流量和实际采用80×10的标准铜排上下贯穿式布置，则其承载能力完全可以满足至少63kA/4s的需求，与此同时，该铜排的长期运行载流量也可以达到1600A，符合常规进出线柜断路器的31.5~40kA/4s的需求，设计上有很宽松的安全冗余度。
